18W/m 120LED/m

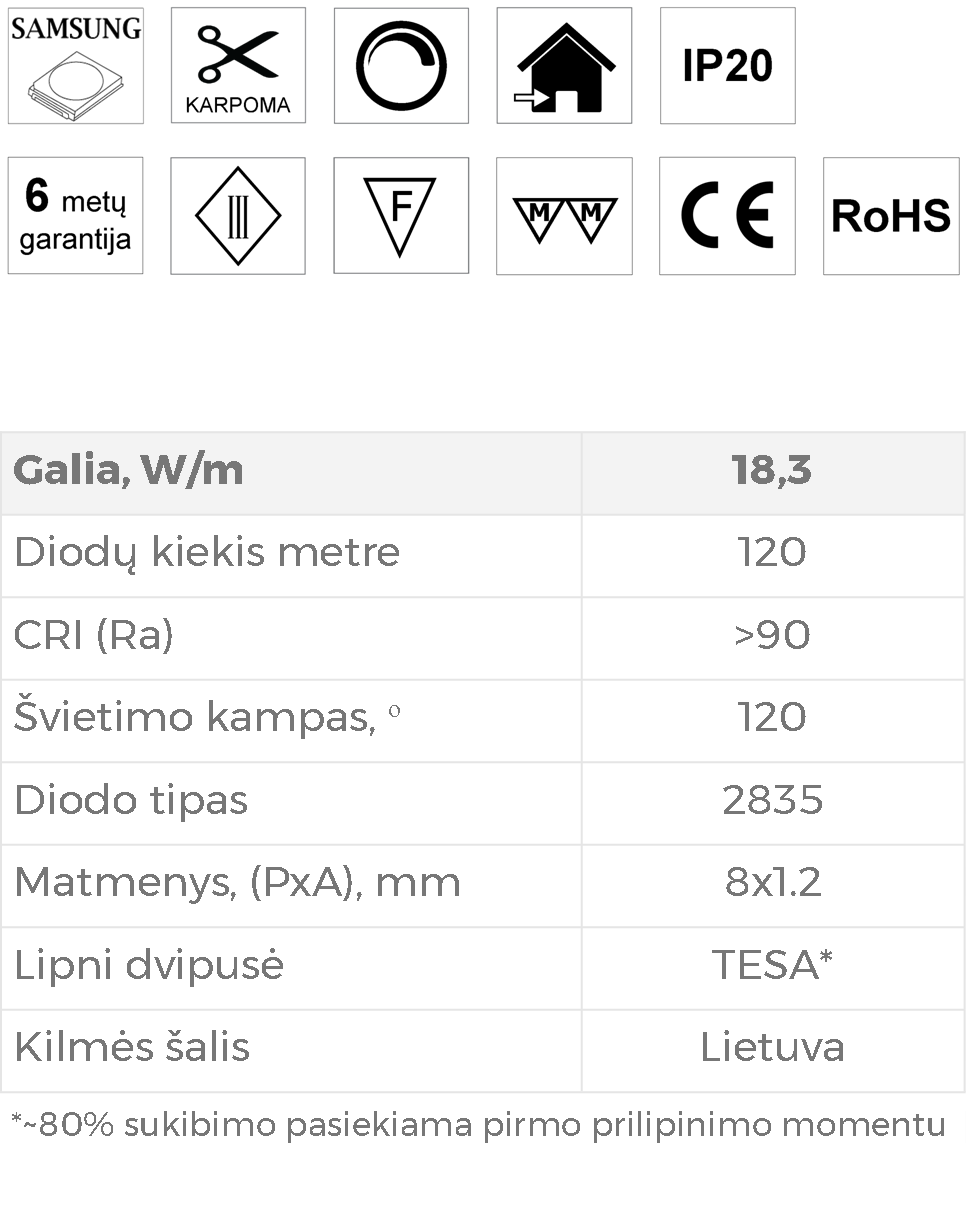

Didelės galios LED juosta profesionalioms instaliacijoms — 18,3W/m su 120 LED/m užtikrina tolygų ir intensyvų apšvietimą iki 1938 lm/m. Ideali pagrindinio apšvietimo pakeitimui.
- Lanksti, karpoma 18W/m LED juosta, skirta apšvietimo instaliacijų kūrimui;
- Aukštos kokybės šviesos spalva atitinkanti ES keliamus higienos reikalavimus;
- Akredituotose laboratorijose įvairiomis sąlygomis išbandytas gaminys;
- Aukštos kokybės Samsung diodai;
- LED juosta pagaminta Lietuvoje;
- 6 metų gamintojo garantija (L80B10 ~55000 val. prie 55°C gaminio temperatūros);

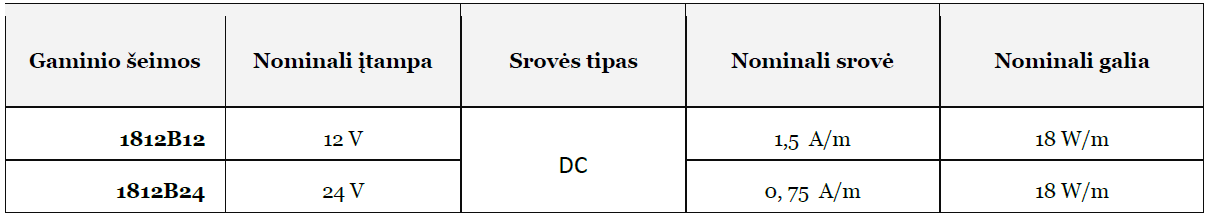

Elektrinės dalies techninė informacija
1. Tolerancija +/-5%; Duomenys pateikti kai gaminio temperatūra 45°C

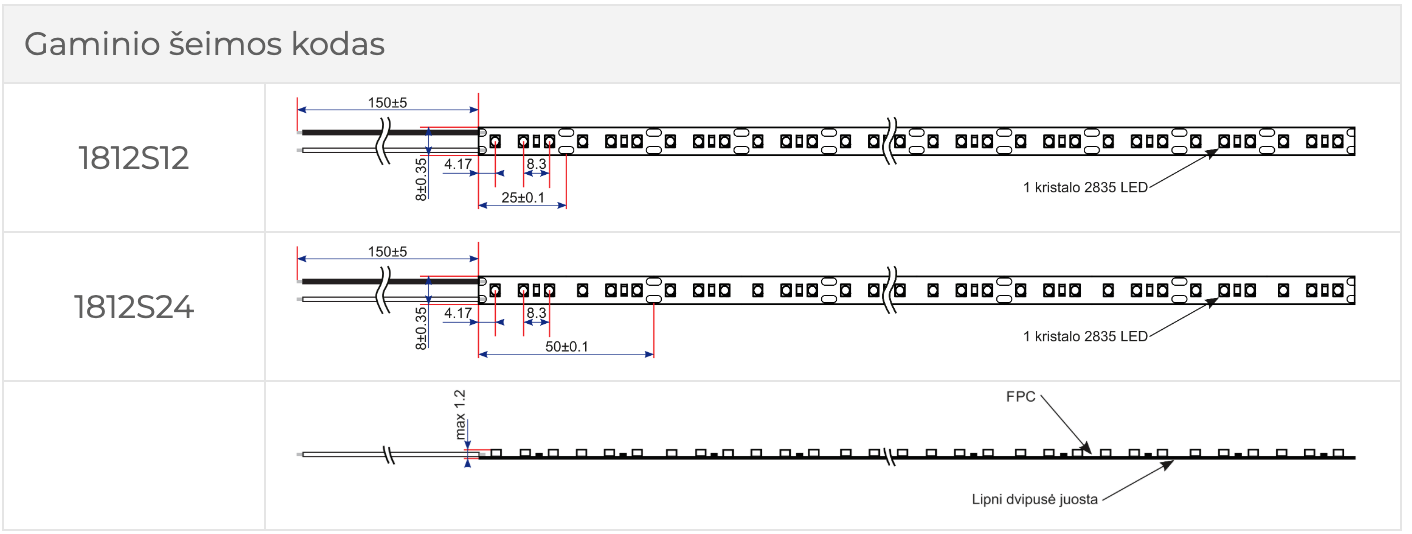

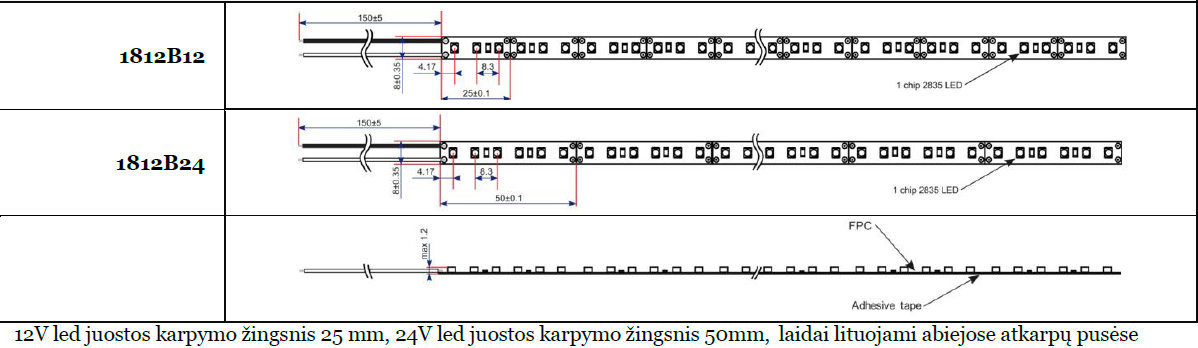

Gaminio išmatavimai
12V led juostos karpymo žingsnis 25 mm
24V led juostos karpymo žingsnis 50mm
Laidai lituojami abiejose atkarpų pusėse

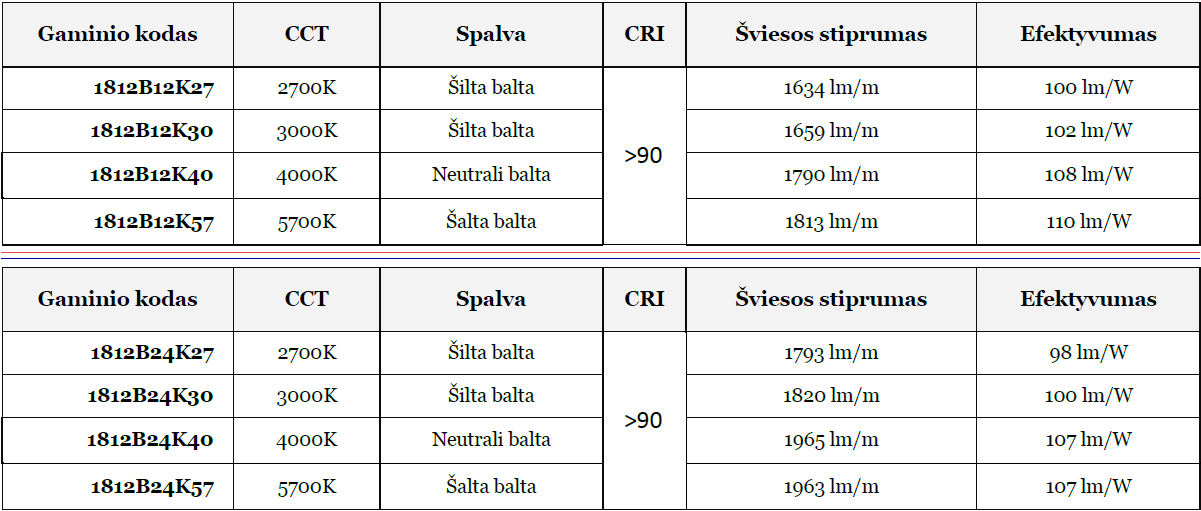

Fotometriniai duomenys
2. Tolerancija +/-10%; Duomenys pateikti kai gaminio temperatūra 45°C
Standartai ir atitikties deklaracijos
Atitikties deklaracija: CE (RoHS yra CE dalis)
Atitikimas standartams: LST EN 60598-1:2015+AC:2016+A1:2018 (9.2.7p.,9.2.8p.), EN 60068-2-14:2009 (IEC 60068-2-14:2009), EN 62031:2008+A1:2013+A2:2015.
Svarbu: Gaminyje naudojami šviesos diodai, kurių ilgaamžiškumas testuotas 10000 val. pagal LM-80.
Energijos klasė ir žymėjimas
Standartinė pakuotė
Gaminio pakuotė sukurta ir pagaminta vadovaujantis: EN 13427:2006.
Pakuotės medžiagos gali būti pakartotinai panaudotos pagal EN 13430:2007.
Pakuotė:
- Kartoninė dėžutė. Dydis 120*121*20mm
- Kartoninė ritė. Dydis D=118mm h=15mm
Alternatyvi pakuotė:
- Kartoninė dėžutė. Dydis 180*182*20mm
- Kartoninė ritė. Dydis D=178mm h=15mm
LED juostos kiekis ritėje—5m
Pastaba: montavimo instrukcijos pridėtos kiekvienoje dėžutėje
Visa informacija pateikta 1 gaminio metrui. Gaminių realūs techniniai parametrai, gali skirtis nuo pateiktų techninėse specifikacijos dėl elektronikos komponentuose egzistuojančių tolerancijų.
1. Atkirpti reikiamo ilgio juostą. Kirpimo rekomendacijos nurodytos 1 lentelėje.
2. Prilituoti laidus naudojant fliusą. Siekiant išvengti trumpo jungimo - laidų
litavimo vietą izoliuoti termovamzdeliu.
3. Gerai nuvalyti klijuojamą paviršių, pašalinant riebalus, nešvarumus ir dulkes.
Nuimti apsauginę juostelę ir nespaudžiant diodo priklijuoti juostą. Nelankstyti
juostos daugiau kaip 1 kartą ir lenkti ne mažesniu kaip 20 mm radiusu.
PASTABA: Galingesnėms nei 10 W/m LED juostoms reikalingas papildomas aušinimas
4. Parinkti tinkamos galios maitinimo šaltinį pagal naudojamą bendrą LED juostelės
galią. Maitinimo šaltinis turi būti ~30% galingesnis, nei bendra LED juostelių galia.
Prijungti juostą prie maitinimo šaltinio, laikantis poliariškumo ir vadovaujantis
pateiktomis pajungimo schemomis.
