RGB 12W/m
Lanksti, karpoma 12W/m RGB LED juosta su aukštos kokybės diodais, pagaminta Lietuvoje, galimos IP20 ir IP67 pozicijos.
- Lanksti, karpoma 12W/m LED juosta, skirta apšvietimo instaliacijų kūrimui;
- Akredituotose laboratorijose įvairiomis sąlygomis išbandytas gaminys;
- Aukštos kokybės diodai, pasirinkti dėl gerų, spalvų atkūrimo, savybių;
- LED juosta pagaminta Lietuvoje;
- Galimos IP20 ir IP67 pozicijos.

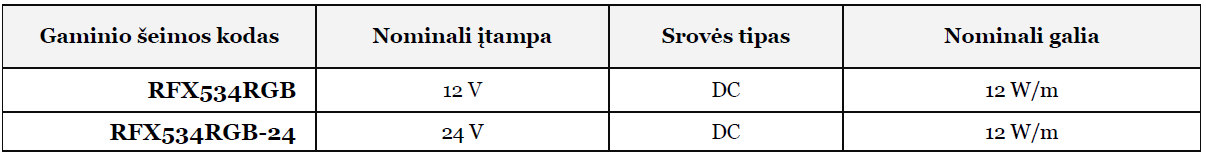

Elektrinės dalies techninė informacija
Gaminio šeimos kodasNominali įtampaSrovės tipasNominali galiaRFX534RGB12 VDC12 W/mRFX534RGB-2424 VDC12 W/m

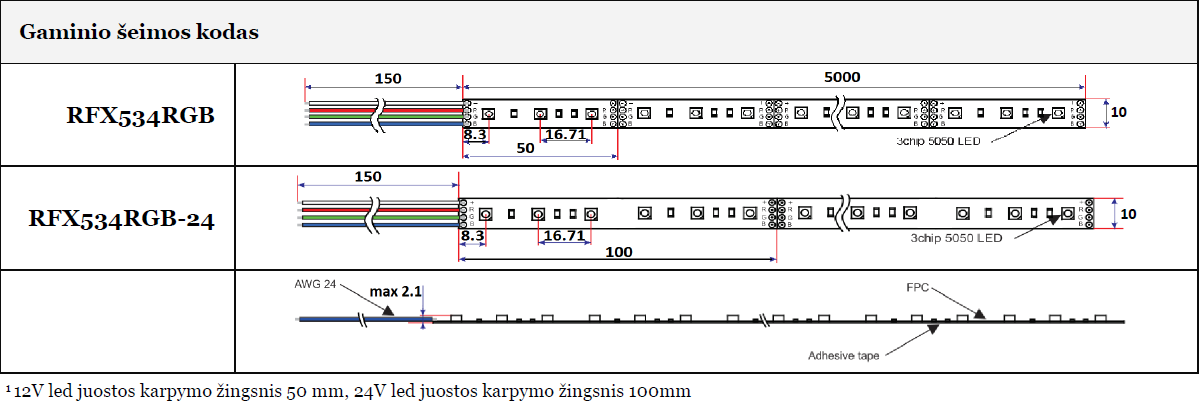

Gaminio išmatavimai
RFX534RGB: 12V LED juostos karpymo žingsnis 50 mm
RFX534RGB-24: 24V LED juostos karpymo žingsnis 100 mm
Laidai lituojami abiejose atkarpų pusėse

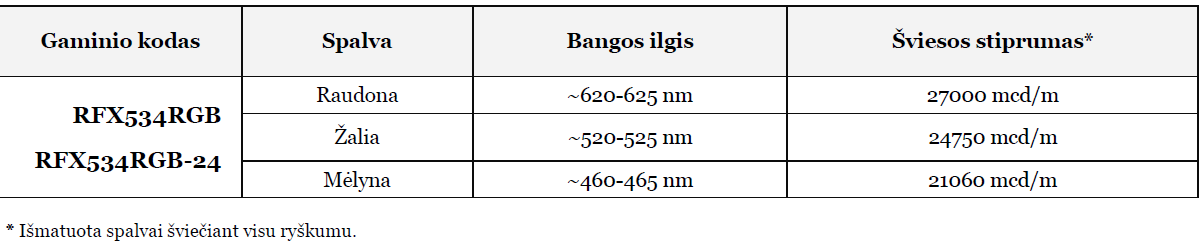

Fotometriniai duomenys
Gaminio kodasSpalvaBangos ilgisŠviesos stiprumas*RFX534RGB / RFX534RGB-24Raudona~620-625 nm27000 mcd/mŽalia~520-525 nm24750 mcd/mMėlyna~460-465 nm21060 mcd/m

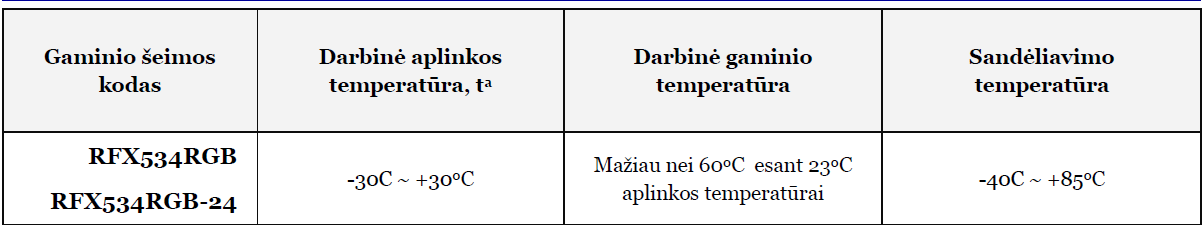

Temperatūriniai režimai
Standartai ir atitikties deklaracijos
Atitikties deklaracija: CE (RoHS yra CE dalis)
Atitikimas standartams: LST EN 60598-1:2009, IEC / EN 60068-2-14:2009, EN 62031:2008, EN 62031:2008/A1:2013, EN 62031:2008/A2:2015, EN/IEC 60068-2-14:2009.
Standartinė pakuotė
Gaminio pakuotė sukurta ir pagaminta vadovaujantis: EN 13427:2006, EN 13427:2006. Pakuotės medžiagos gali būti pakartotinai panaudotos pagal EN 13430:2007.
Kartoninė dėžutė. Dydis 187*183*20mm
Kartoninė ritė. Dydis D=190mm h=15mm
LED juostos ilgis ritėje 5m
Pastaba: montavimo instrukcijos pridėtos kiekvienoje dėžutėje
1. Atkirpti reikiamo ilgio juostą. Kirpimo rekomendacijos nurodytos 1 lentelėje.
2. Prilituoti laidus naudojant fliusą. Siekiant išvengti trumpo jungimo - laidų
litavimo vietą izoliuoti termovamzdeliu.
3. Gerai nuvalyti klijuojamą paviršių, pašalinant riebalus, nešvarumus ir dulkes.
Nuimti apsauginę juostelę ir nespaudžiant diodo priklijuoti juostą. Nelankstyti
juostos daugiau kaip 1 kartą ir lenkti ne mažesniu kaip 20 mm radiusu.
PASTABA: Galingesnėms nei 10 W/m LED juostoms reikalingas papildomas aušinimas
4. Parinkti tinkamos galios maitinimo šaltinį pagal naudojamą bendrą LED juostelės
galią. Maitinimo šaltinis turi būti ~30% galingesnis, nei bendra LED juostelių galia.
Prijungti juostą prie maitinimo šaltinio, laikantis poliariškumo ir vadovaujantis
pateiktomis pajungimo schemomis.
-
