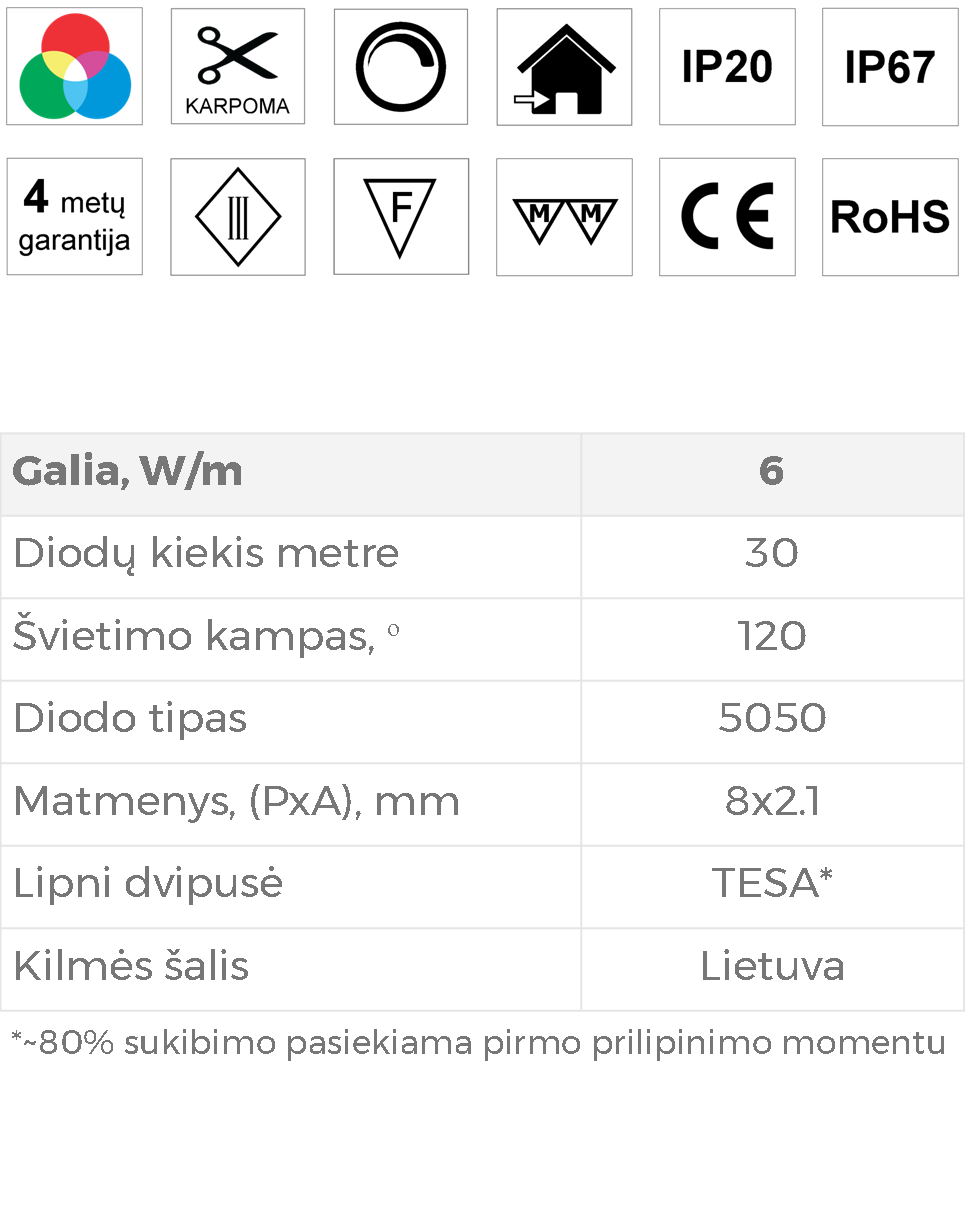

RGB 6W/m
 |
 |
 |
- Lanksti, karpoma 6W/m LED juosta, skirta apšvietimo instaliacijų kūrimui;
- Akredituotose laboratorijose įvairiomis sąlygomis išbandytas gaminys;
- Aukštos kokybės diodai, pasirinkti dėl gerų, spalvų atkūrimo, savybių;
- LED juosta pagaminta Lietuvoje;
- Galimos IP20 ir IP67 pozicijos.
Elektrinės dalies techninė informacija
|
Gaminio šeimos kodas
|
Nominali įtampa
|
Srovės tipas
|
Nominali galia
|
|
RFX515RGB
|
12 V
|
DC
|
6 W/m
|
Gaminio išmatavimai
|
Gaminio šeimos kodas |
|
|
RFX515RGB |
|
|
|
|
1 12V led juostos karpymo žingsnis 100mm
2 laidai lituojami abiejose atkarpų pusėse

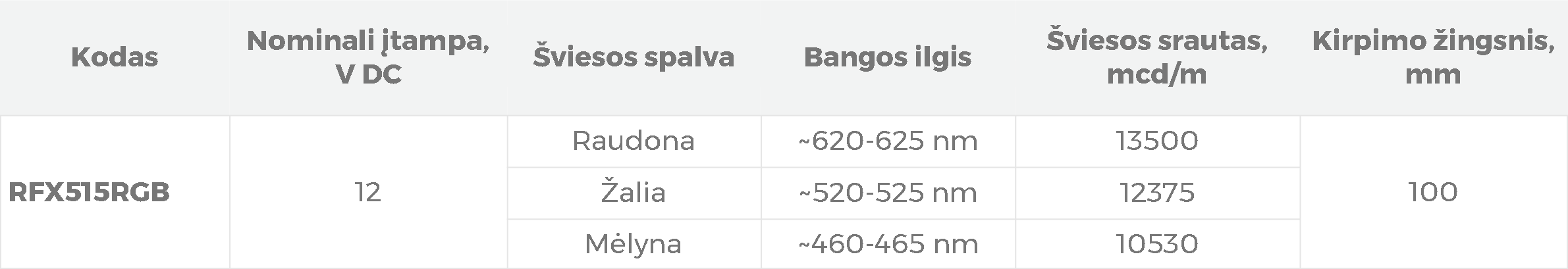

Fotometriniai duomenys
|
Gaminio kodas |
Spalva |
Bangos ilgis |
Šviesos stiprumas* |
|
RFX515RGB |
Raudona |
~620-625 nm |
13500 mcd/m |
|
Žalia |
~520-525 nm |
12375 mcd/m |
|
|
Mėlyna |
~460-465 nm |
10530 mcd/m |
* Išmatuota spalvai šviečiant visu ryškumu.
Temperatūriniai režimai
|
Gaminio šeimos kodas |
Darbinė aplinkos temperatūra, ta |
Darbinė gaminio temperatūra |
Sandėliavimo temperatūra |
|
RFX515RGB |
-30C ~ +300C |
Mažiau nei 600C esant 230C aplinkos temperatūrai |
-40C ~ +850C |
Standartai ir atitikties deklaracijos
Atitikties deklaracija: CE (RoHS yra CE dalis)
Atitikimas standartams: LST EN 60598-1:2009, IEC / EN 60068-2-14:2009, EN 62031:2008,
EN 62031:2008/A1:2013, EN 62031:2008/A2:2015, EN/IEC 60068-2-14:2009.
Standartinė pakuotė
Gaminio pakuotė sukurta ir pagaminta vadovaujantis: EN 13427:2006, EN 13427:2006.
Pakuotės medžiagos gali būti pakartotinai panaudotos pagal EN 13430:2007.
Kartoninė dėžutė. Dydis 187*183*20mm
Kartoninė ritė. Dydis D=190mm h=15mm
LED juostos ilgis ritėje—5m
Pastaba: montavimo instrukcijos pridėtos kiekvienoje dėžutėje
Visa informacija pateikta 1 gaminio metrui. Gaminių realūs techniniai
parametrai, gali skirtis nuo pateiktų techninėse specifikacijos dėl
elektronikos komponentuose egzistuojančių tolerancijų.
MONTAVIMAS
1. Atkirpti reikiamo ilgio juostą. Kirpimo rekomendacijos nurodytos 1 lentelėje.
2. Prilituoti laidus naudojant fliusą. Siekiant išvengti trumpo jungimo - laidų
litavimo vietą izoliuoti termovamzdeliu.
3. Gerai nuvalyti klijuojamą paviršių, pašalinant riebalus, nešvarumus ir dulkes.
Nuimti apsauginę juostelę ir nespaudžiant diodo priklijuoti juostą. Nelankstyti
juostos daugiau kaip 1 kartą ir lenkti ne mažesniu kaip 20 mm radiusu.
PASTABA: Galingesnėms nei 10 W/m LED juostoms reikalingas papildomas aušinimas
4. Parinkti tinkamos galios maitinimo šaltinį pagal naudojamą bendrą LED juostelės
galią. Maitinimo šaltinis turi būti ~30% galingesnis, nei bendra LED juostelių galia.
Prijungti juostą prie maitinimo šaltinio, laikantis poliariškumo ir vadovaujantis
pateiktomis pajungimo schemomis.
