25W/m 120LED/m



Produkto aprašymas
  • Lanksti, karpoma 25W/m LED juosta, skirta apšvietimo instaliacijų kūrimui;
  • Aukštos kokybės šviesos spalva atitinkanti ES keliamus higienos reikalavimus;
  • Akredituotose laboratorijose įvairiomis sąlygomis išbandytas gaminys;
  • Aukštos kokybės Samsung diodai;
  • LED juosta pagaminta Lietuvoje;
  • 6 metų gamintojo garantija (L80B10 ~55000 val. prie 55°C gaminio temperatūros);

Kita informacija

Elektrinės dalies techninė informacija

Gaminio šeimos
kodas

Nominali įtampa

Srovės tipas

Nominali srovė

Nominali galia

2512S12

12 V

DC

2,13 A/m

25,5 W/m

2512S24

24 V

1,06 A/m

25,5 W/m

1. Tolerancija +/-5%; Duomenys pateikti kai gaminio temperatūra 450C

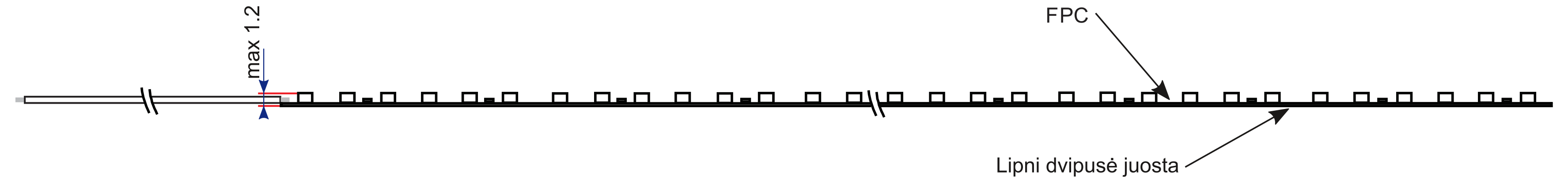

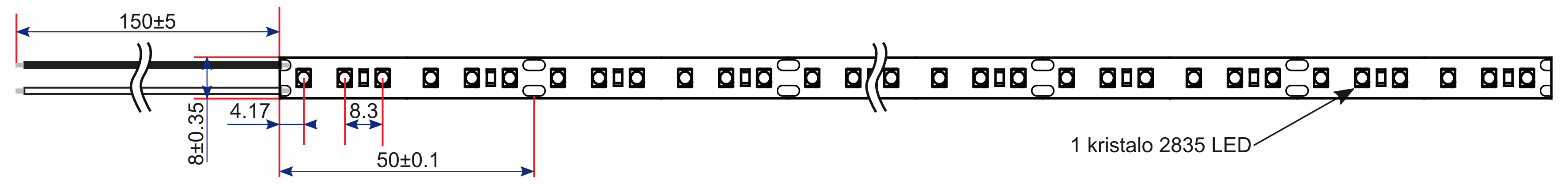

Gaminio išmatavimai

Gaminio šeimos kodas

2512S12

2512S24

12V led juostos karpymo žingsnis 25 mm
24V led juostos karpymo žingsnis 50mm
Laidai lituojami abiejose atkarpų pusėse

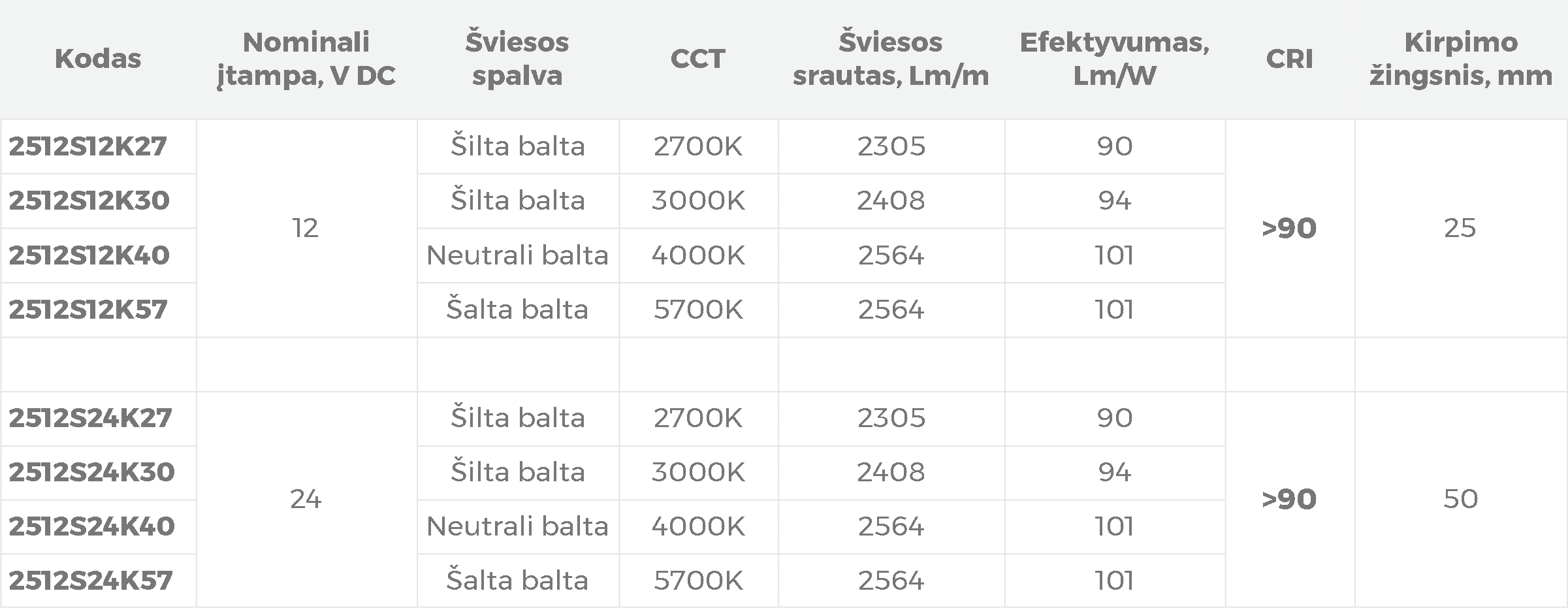

Fotometriniai duomenys

Gaminio kodas

CCT

Spalva

CRI

Naudingasis šviesos srautas Φuse2

Efektyvumas2

2512S12K27

2700K

Šilta balta

>90

2305 lm/m

90 lm/W

2512S12K30

3000K

Šilta balta

2408 lm/m

94 lm/W

2512S12K40

4000K

Neutrali balta

2564 lm/m

101 lm/W

2512S12K57

5700K

Šalta balta

2564 lm/m

101 lm/W













2512S24K27

2700K

Šilta balta

>90

2305 lm/m

90 lm/W

2512S24K30

3000K

Šilta balta

2408 lm/m

94 lm/W

2512S24K40

4000K

Neutrali balta

2564 lm/m

101 lm/W

2512S24K57

5700K

Šalta balta

2564 lm/m

101 lm/W

2. Tolerancija +/-10%; Duomenys pateikti kai gaminio temperatūra 450C

Temperatūriniai režimai

Gaminio šeimos
kodas

Darbinė aplinkos
temperatūra, ta

Darbinė gaminio
temperatūra

Sandėliavimo temperatūra

2512S12

-30C ~ +300C

Mažiau nei 600C  esant 230C aplinkos temperatūrai

-40C ~ +850C

2512S24

Standartai ir atitikties deklaracijos

Atitikties deklaracija: CE (RoHS yra CE dalis)

Atitikimas standartams: LST EN 60598-1:2015+AC:2016+A1:2018 (9.2.7p.,9.2.8p.), EN 60068-2-14:2009 (IEC 60068-2-14:2009), EN 62031:2008+A1:2013+A2:2015.

Svarbu: Gaminyje naudojami šviesos diodai, kurių ilgaamžiškumas testuotas 10000 val. pagal LM-80.

Energijos klasė ir žymėjimas



Gaminio kodas

EPREL kodas

Energijos klasė

Simbolis

2512S12K27

998037

G



2512S24K27

998051

2512S12K30

998038

F



2512S24K30

998054

2512S12K40

998041

F



2512S24K40

998059

2512S12K57

998046

F



2512S24K57

998061

Standartinė pakuotė

Gaminio pakuotė sukurta ir pagaminta vadovaujantis: EN 13427:2006.
Pakuotės medžiagos gali būti pakartotinai panaudotos pagal EN 13430:2007.

Pakuotė:

  • Kartoninė dėžutė. Dydis 120*121*20mm
  • Kartoninė ritė. Dydis D=118mm h=15mm

Alternatyvi pakuotė:

  • Kartoninė dėžutė. Dydis 180*182*20mm
  • Kartoninė ritė. Dydis D=178mm h=15mm

LED juostos kiekis ritėje—5m

Pastaba: montavimo instrukcijos pridėtos kiekvienoje dėžutėje

Visa informacija pateikta 1 gaminio metrui. Gaminių realūs techniniai
parametrai, gali skirtis nuo pateiktų techninėse specifikacijos dėl
elektronikos komponentuose egzistuojančių tolerancijų.

MONTAVIMAS

1. Atkirpti reikiamo ilgio juostą. Kirpimo rekomendacijos nurodytos 1 lentelėje.

2. Prilituoti laidus naudojant fliusą. Siekiant išvengti trumpo jungimo - laidų
litavimo vietą izoliuoti termovamzdeliu.

3. Gerai nuvalyti klijuojamą paviršių, pašalinant riebalus, nešvarumus ir dulkes.
Nuimti apsauginę juostelę ir nespaudžiant diodo priklijuoti juostą. Nelankstyti
juostos daugiau kaip 1 kartą ir lenkti ne mažesniu kaip 20 mm radiusu.

PASTABA: Galingesnėms nei 10 W/m LED juostoms reikalingas papildomas aušinimas

4.  Parinkti tinkamos galios maitinimo šaltinį pagal naudojamą bendrą LED juostelės
galią. Maitinimo šaltinis turi būti ~30% galingesnis, nei bendra LED juostelių galia.

Prijungti juostą prie maitinimo šaltinio, laikantis poliariškumo ir vadovaujantis
pateiktomis  pajungimo schemomis.
