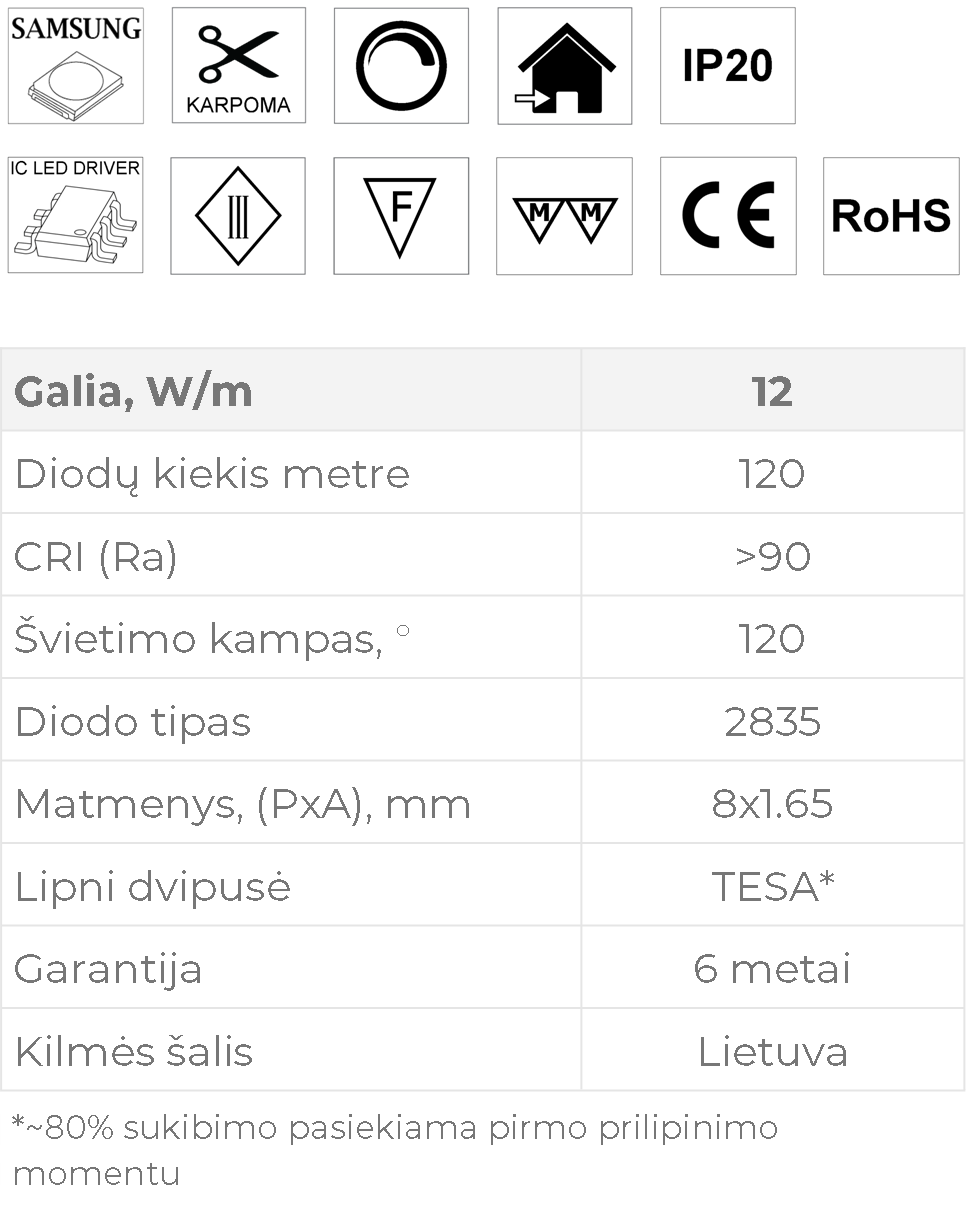

VIP 12W/m
 |
 |
|
- Lanksti, karpoma 12W/m LED juosta, skirta apšvietimo instaliacijų kūrimui;
- Srovės stabilizatoriai užtikrina tolygu šviesumą net jungiant 12m juostos iš vieno galo;
- Aukštos kokybės šviesos spalva atitinkanti ES keliamus higienos reikalavimus;
- Akredituotose laboratorijose įvairiomis sąlygomis išbandytas gaminys;
- Aukštos kokybės Samsung diodai;
- LED juosta pagaminta Lietuvoje;
- 6 metų gamintojo garantija (L70 >54 000 val.);
- Galimos IP20 ir IP67 pozicijos.
Elektrinės dalies techninė informacija
|
Gaminio šeimos kodas |
Nominali įtampa |
Srovės tipas |
Nominali srovė |
Nominali galia |
|
1212D24 |
24 V |
DC |
0,5 A/m |
12 W/m |

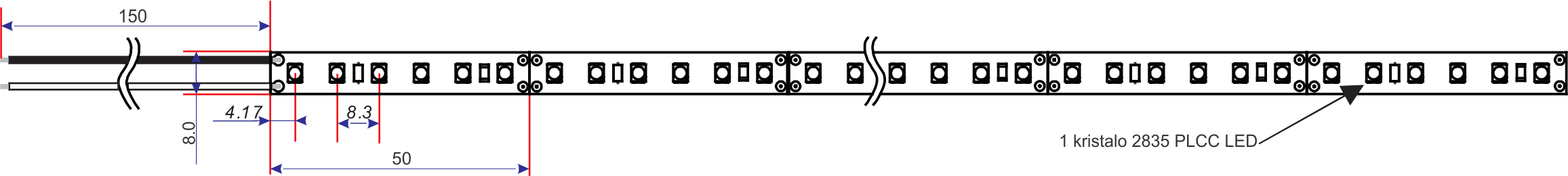

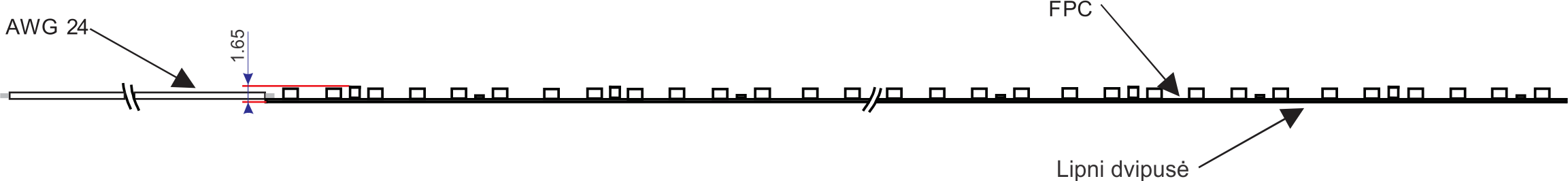

Gaminio išmatavimai
|
Gaminio šeimos kodas |
|
|
1212D24 |
|
|
|
|
1 24V led juostos karpymo žingsnis 50mm
2 laidai lituojami abiejose atkarpų pusėse

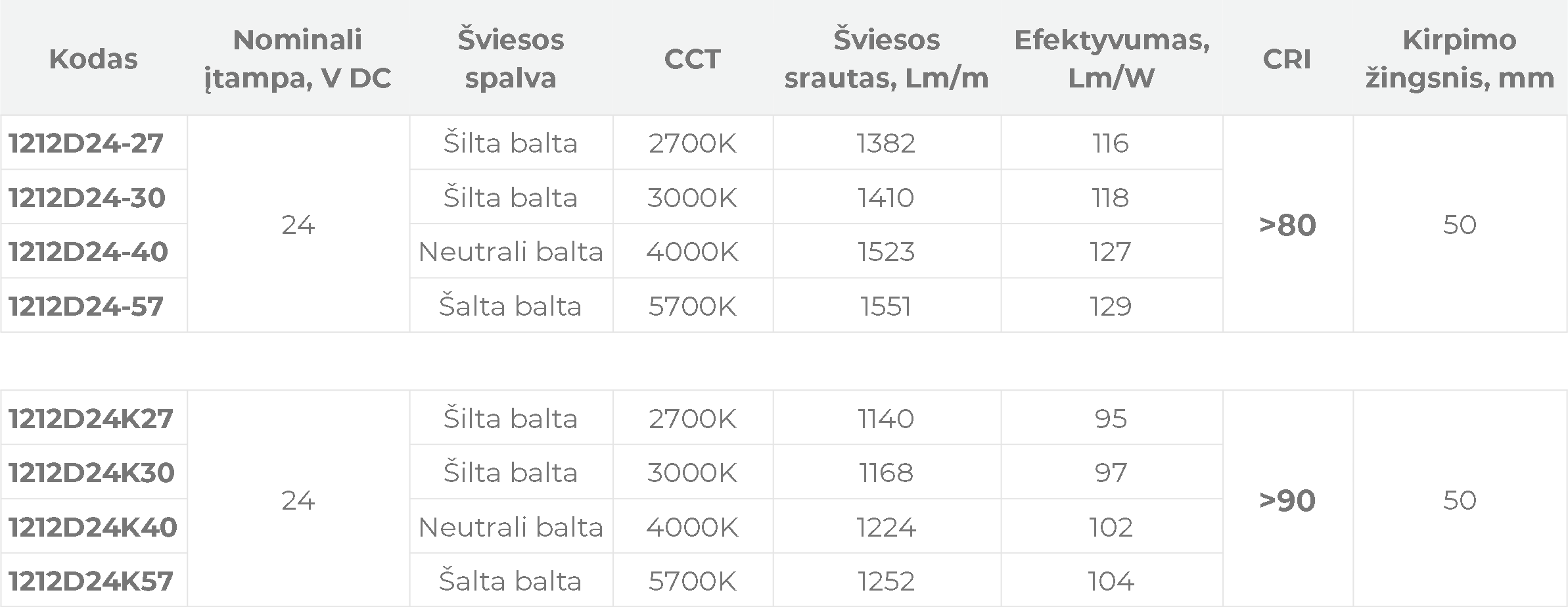

Fotometriniai duomenys
|
Gaminio kodas |
CCT |
Spalva |
CRI |
Šviesos stiprumas |
Efektyvumas |
|
1212D24K27 |
2700K |
Šilta balta |
>90 |
1140 lm/m |
95 lm/W |
|
1212D24K30 |
3000K |
Šilta balta |
1168 lm/m |
97 lm/W |
|
|
1212D24K40 |
4000K |
Neutrali balta |
1224 lm/m |
102 lm/W |
|
|
1212D24K57 |
5700K |
Šalta balta |
1252 lm/m |
104 lm/W |
Temperatūriniai režimai
|
Gaminio šeimos |
Darbinė aplinkos |
Darbinė gaminio |
Sandėliavimo temperatūra |
|
1212D24 |
-30C ~ +300C |
Mažiau nei 600C esant 230C aplinkos temperatūrai |
-40C ~ +850C |
Standartai ir atitikties deklaracijos
Atitikties deklaracija: CE (RoHS is part of CE)
Svarbu: Gaminyje naudojami šviesos diodai išbandyti remiantis LM-80 9000 valandų standartu.
Standartinė pakuotė
Gaminio pakuotė sukurta ir pagaminta vadovaujantis: EN 13427:2006, EN 13427:2006. Pakuotės medžiagos gali būti pakartotinai panaudotos pagal EN 13430:2007.
Kartoninė dėžutė. Dydis 187*183*20mm
Kartoninė ritė. Dydis D=190mm h=15mm
LED juostos kiekis ritėje—5m
Visa informacija pateikta 1 gaminio metrui. Gaminių realūs techniniai
parametrai, gali skirtis nuo pateiktų techninėse specifikacijos dėl
elektronikos komponentuose egzistuojančių tolerancijų.
MONTAVIMAS
1. Atkirpti reikiamo ilgio juostą. Kirpimo rekomendacijos nurodytos 1 lentelėje.
2. Prilituoti laidus naudojant fliusą. Siekiant išvengti trumpo jungimo - laidų
litavimo vietą izoliuoti termovamzdeliu.
3. Gerai nuvalyti klijuojamą paviršių, pašalinant riebalus, nešvarumus ir dulkes.
Nuimti apsauginę juostelę ir nespaudžiant diodo priklijuoti juostą. Nelankstyti
juostos daugiau kaip 1 kartą ir lenkti ne mažesniu kaip 20 mm radiusu.
PASTABA: Galingesnėms nei 10 W/m LED juostoms reikalingas papildomas aušinimas
4. Parinkti tinkamos galios maitinimo šaltinį pagal naudojamą bendrą LED juostelės
galią. Maitinimo šaltinis turi būti ~30% galingesnis, nei bendra LED juostelių galia.
Prijungti juostą prie maitinimo šaltinio, laikantis poliariškumo ir vadovaujantis
pateiktomis pajungimo schemomis.
