18W/m 120LED/m



Produkto aprašymas
  • Lanksti, karpoma 18W/m LED juosta, skirta apšvietimo instaliacijų kūrimui;
  • Aukštos kokybės šviesos spalva atitinkanti ES keliamus higienos reikalavimus;
  • Akredituotose laboratorijose įvairiomis sąlygomis išbandytas gaminys;
  • Aukštos kokybės Samsung diodai;
  • LED juosta pagaminta Lietuvoje;
  • 6 metų gamintojo garantija (L80B10 ~55000 val. prie 55°C gaminio temperatūros);

Kita informacija

Elektrinės dalies techninė informacija

Gaminio šeimos
kodas

Nominali įtampa

Srovės tipas

Nominali srovė1

Nominali galia Pon1

1812S12

12 V

DC

1,53 A/m

18,3 W/m

1812S24

24 V

0,76 A/m

18,3 W/m

1. Tolerancija +/-5%; Duomenys pateikti kai gaminio temperatūra 450C

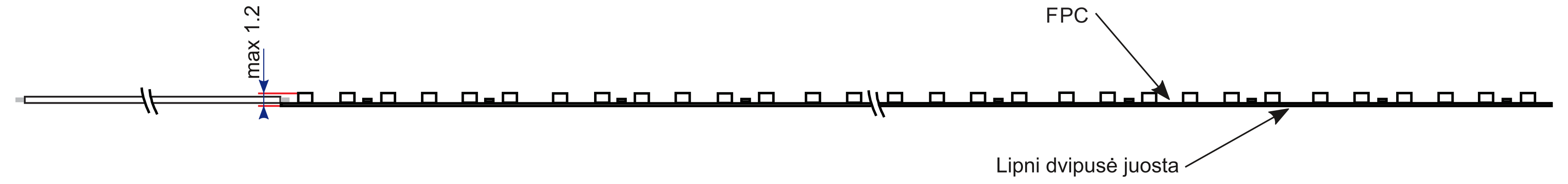

Gaminio išmatavimai

Gaminio šeimos kodas

1812S12

1812S24

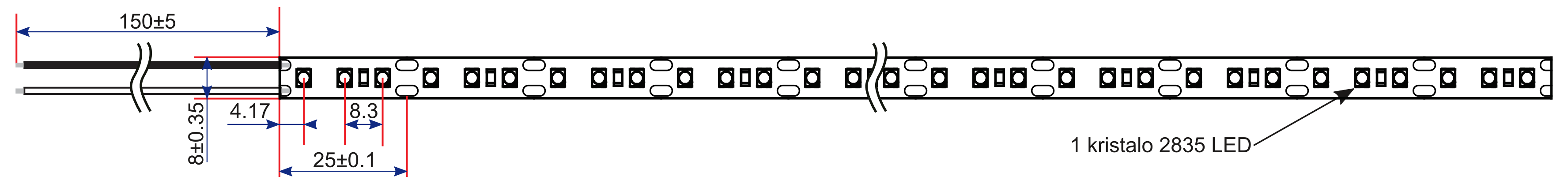

12V led juostos karpymo žingsnis 25 mm

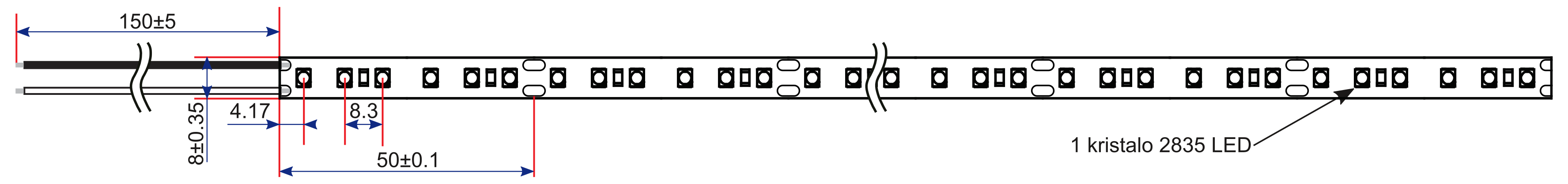

24V led juostos karpymo žingsnis 50mm
Laidai lituojami abiejose atkarpų pusėse

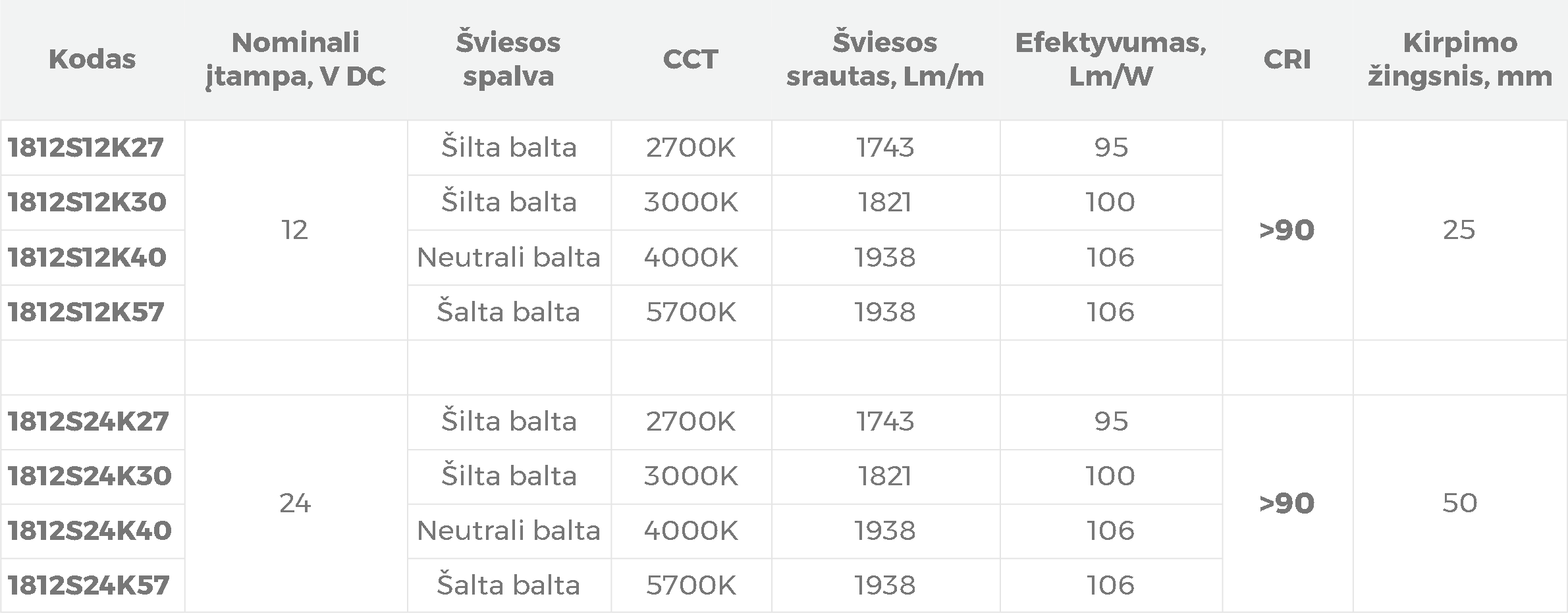

Fotometriniai duomenys

Gaminio kodas

CCT

Spalva

CRI

Naudingasis šviesos srautas Φuse2

Efektyvumas2

1812S12K27

2700K

Šilta balta

>90

1743 lm/m

95 lm/W

1812S12K30

3000K

Šilta balta

1821 lm/m

100 lm/W

1812S12K40

4000K

Neutrali balta

1938 lm/m

106 lm/W

1812S12K57

5700K

Šalta balta

1938 lm/m

106 lm/W













1812S24K27

2700K

Šilta balta

>90

1743 lm/m

95 lm/W

1812S24K30

3000K

Šilta balta

1821 lm/m

100 lm/W

1812S24K40

4000K

Neutrali balta

1938 lm/m

106 lm/W

1812S24K57

5700K

Šalta balta

1938 lm/m

106 lm/W

2. Tolerancija +/-10%; Duomenys pateikti kai gaminio temperatūra 450C

Temperatūriniai režimai

Gaminio šeimos
kodas

Darbinė aplinkos
temperatūra, ta

Darbinė gaminio
temperatūra

Sandėliavimo temperatūra

1812S12

-30C ~ +300C

Mažiau nei 600C, esant 230C aplinkos temperatūrai

-40C ~ +850C

1812S24

Standartai ir atitikties deklaracijos

Atitikties deklaracija: CE (RoHS yra CE dalis)

Atitikimas standartams: LST EN 60598-1:2015+AC:2016+A1:2018 (9.2.7p.,9.2.8p.), EN 60068-2-14:2009 (IEC 60068-2-14:2009), EN 62031:2008+A1:2013+A2:2015.

Svarbu: Gaminyje naudojami šviesos diodai, kurių ilgaamžiškumas testuotas 10000 val. pagal LM-80.

Energijos klasė ir žymėjimas

Gaminio kodas

EPREL kodas

Energijos klasė

Simbolis

1812S12K27

997988

F



1812S24K27

998015

1812S12K30

997997

F



1812S24K30

998018

1812S12K40

997998

F



1812S24K40

998026

1812S12K57

998008

F



1812S24K57

998034

Standartinė pakuotė

Gaminio pakuotė sukurta ir pagaminta vadovaujantis: EN 13427:2006.
Pakuotės medžiagos gali būti pakartotinai panaudotos pagal EN 13430:2007.

Pakuotė:

  • Kartoninė dėžutė. Dydis 120*121*20mm
  • Kartoninė ritė. Dydis D=118mm h=15mm

Alternatyvi pakuotė:

  • Kartoninė dėžutė. Dydis 180*182*20mm
  • Kartoninė ritė. Dydis D=178mm h=15mm

LED juostos kiekis ritėje—5m

Pastaba: montavimo instrukcijos pridėtos kiekvienoje dėžutėje

Visa informacija pateikta 1 gaminio metrui. Gaminių realūs techniniai parametrai, gali skirtis nuo pateiktų techninėse specifikacijos dėl elektronikos komponentuose egzistuojančių tolerancijų.

MONTAVIMAS

1. Atkirpti reikiamo ilgio juostą. Kirpimo rekomendacijos nurodytos 1 lentelėje.

2. Prilituoti laidus naudojant fliusą. Siekiant išvengti trumpo jungimo - laidų
litavimo vietą izoliuoti termovamzdeliu.

3. Gerai nuvalyti klijuojamą paviršių, pašalinant riebalus, nešvarumus ir dulkes.
Nuimti apsauginę juostelę ir nespaudžiant diodo priklijuoti juostą. Nelankstyti
juostos daugiau kaip 1 kartą ir lenkti ne mažesniu kaip 20 mm radiusu.

PASTABA: Galingesnėms nei 10 W/m LED juostoms reikalingas papildomas aušinimas

4.  Parinkti tinkamos galios maitinimo šaltinį pagal naudojamą bendrą LED juostelės
galią. Maitinimo šaltinis turi būti ~30% galingesnis, nei bendra LED juostelių galia.

Prijungti juostą prie maitinimo šaltinio, laikantis poliariškumo ir vadovaujantis
pateiktomis  pajungimo schemomis.
