16W/m



Produkto aprašymas
  • Lanksti, karpoma 16W/m LED juosta, skirta apšvietimo instaliacijų kūrimui;
  • Aukštos kokybės šviesos spalva atitinkanti ES keliamus higienos reikalavimus;
  • Akredituotose laboratorijose įvairiomis sąlygomis išbandytas gaminys;
  • Aukštos kokybės Samsung diodai;
  • LED juosta pagaminta Lietuvoje;
  • 6 metų gamintojo garantija (L70 >54 000 val.);
  • Galimos IP20 ir IP67 pozicijos.

Kita informacija

Elektrinės dalies techninė informacija

Gaminio šeimos kodas

Nominali įtampa

Srovės tipas

Nominali srovė

Nominali galia

1660S12

12 V

DC

1,33 A/m

16 W/m

1660S24

24 V

0,66 A/m

16 W/m

Gaminio išmatavimai

Gaminio šeimos kodas

1660S12

1660S24



12V led juostos karpymo žingsnis 50 mm
24V led juostos karpymo žingsnis 100mm
laidai lituojami abiejose atkarpų pusėse

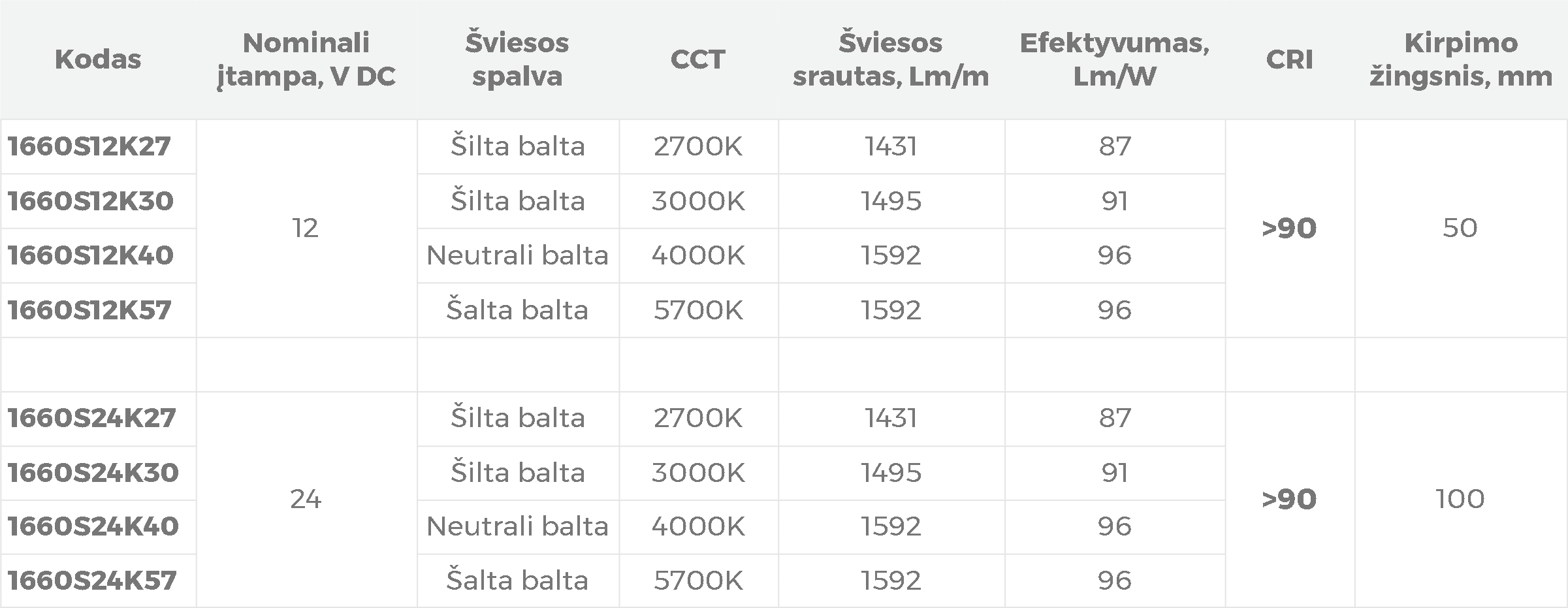

Fotometriniai duomenys

Gaminio kodas

CCT

Spalva

CRI

Šviesos stiprumas

Efektyvumas

1660S12-27

2700K

Šilta balta

>80

1604 lm/m

100 lm/W

1660S12-30

3000K

Šilta balta

1637 lm/m

102 lm/W

1660S12-40

4000K

Neutrali balta

1733 lm/m

108 lm/W

1660S12-57

5700K

Šalta balta

1766 lm/m

110 lm/W













1660S24-27

2700K

Šilta balta

>80

1604 lm/m

100 lm/W

1660S24-30

3000K

Šilta balta

1637 lm/m

102 lm/W

1660S24-40

4000K

Neutrali balta

1733 lm/m

108 lm/W

1660S24-57

5700K

Šalta balta

1766 lm/m

110 lm/W

Fotometriniai duomeny CRI >90

Gaminio kodas

CCT

Spalva

CRI

Šviesos stiprumas

Efektyvumas

1660s12K30

3000K

Šilta balta

>90

1380 lm/m

86 lm/W

1660s12K40

4000K

Neutrali balta

1444 lm/m

90 lm/W

1660s24K30

3000K

Šilta balta

1380 lm/m

86 lm/W

1660s24K40

4000K

Neutrali balta

1444 lm/m

90 lm/W

Temperatūriniai režimai

Gaminio šeimos
kodas

Darbinė aplinkos
temperatūra, ta

Darbinė gaminio
temperatūra

Sandėliavimo temperatūra

1660S12

-30C ~ +300C

Mažiau nei 600C  esant 230C aplinkos temperatūrai

-40C ~ +850C

1660S24

Standartai ir atitikties deklaracijos

Atitikties deklaracija: CE (RoHS yra CE dalis)

Atitikimas standartams: LST EN 60598-1:2009, IEC / EN 60068-2-14:2009, EN 62031:2008,
EN 62031:2008/A1:2013, EN 62031:2008/A2:2015, EN/IEC 60068-2-14:2009.

Svarbu: Gaminyje naudojami šviesos diodai išbandyti remiantis LM-80 6000 valandų standartu.

Standartinė pakuotė

Gaminio pakuotė sukurta ir pagaminta vadovaujantis: EN 13427:2006, EN 13427:2006.
Pakuotės medžiagos gali būti pakartotinai panaudotos pagal EN 13430:2007.

Kartoninė dėžutė. Dydis 187*183*20mm

Kartoninė ritė. Dydis D=190mm h=15mm

LED juostos kiekis ritėje—5m

Visa informacija pateikta 1 gaminio metrui. Gaminių realūs techniniai
parametrai, gali skirtis nuo pateiktų techninėse specifikacijos dėl
elektronikos komponentuose egzistuojančių tolerancijų

MONTAVIMAS

1. Atkirpti reikiamo ilgio juostą. Kirpimo rekomendacijos nurodytos 1 lentelėje.

2. Prilituoti laidus naudojant fliusą. Siekiant išvengti trumpo jungimo - laidų
litavimo vietą izoliuoti termovamzdeliu.

3. Gerai nuvalyti klijuojamą paviršių, pašalinant riebalus, nešvarumus ir dulkes.
Nuimti apsauginę juostelę ir nespaudžiant diodo priklijuoti juostą. Nelankstyti
juostos daugiau kaip 1 kartą ir lenkti ne mažesniu kaip 20 mm radiusu.

PASTABA: Galingesnėms nei 10 W/m LED juostoms reikalingas papildomas aušinimas

4.  Parinkti tinkamos galios maitinimo šaltinį pagal naudojamą bendrą LED juostelės
galią. Maitinimo šaltinis turi būti ~30% galingesnis, nei bendra LED juostelių galia.

Prijungti juostą prie maitinimo šaltinio, laikantis poliariškumo ir vadovaujantis
pateiktomis  pajungimo schemomis.
